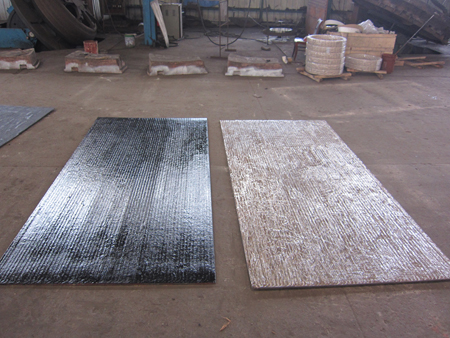

北京耐默公司作為專業(yè)生產(chǎn)耐磨鋼板廠家，在此介紹高鉻耐磨鋼板的使用注意事項，希望對大家會有幫助。

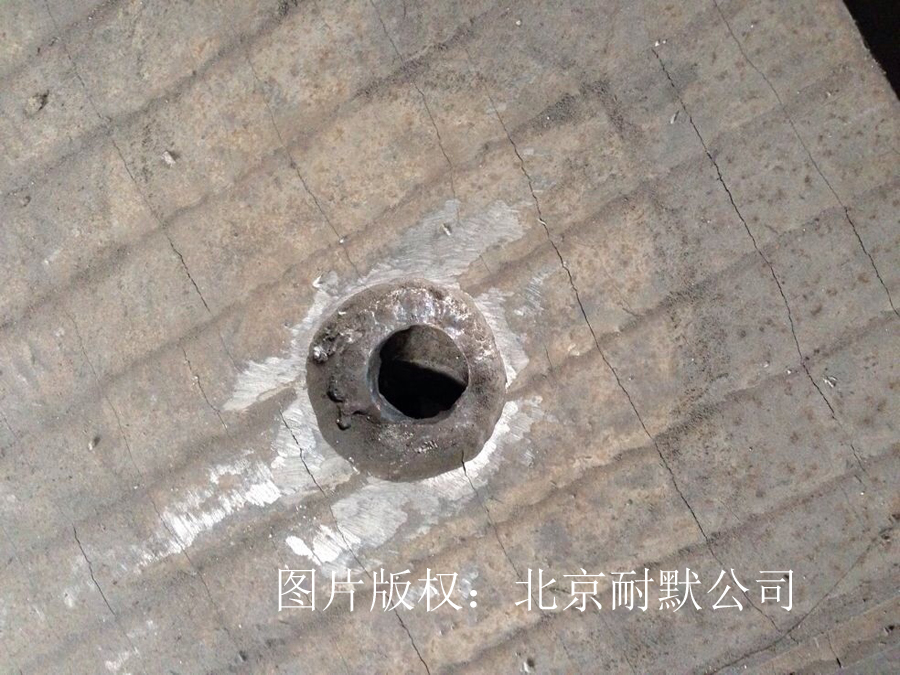

       1、高鉻耐磨鋼板具有一定的耐蝕(氧化性酸、有機酸、氣蝕)、耐熱和耐磨性能。通常用于電站、化工、石油等設(shè)備材料。鉻不銹鋼焊接性較差，應(yīng)注意焊接工藝、熱處理條件及選用合適電焊條。 　　

       2、高鉻耐磨鋼板鉻13不銹鋼焊后硬化性較大，容易產(chǎn)生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進行300℃以上的預(yù)熱和焊后700℃左右的緩冷處理。若焊件不能進行焊后熱處理，則應(yīng)選用鉻鎳不銹鋼焊條(A107、A207)。 　　

       3、鉻17不銹鋼，為改善耐蝕性能及焊接性而適當(dāng)增加適量穩(wěn)定性元素Ti、Nb、Mo等，焊接性較鉻13不銹鋼好一些。采用同類型的鉻不銹鋼焊條(G302、G307)時，應(yīng)進行200℃以上的預(yù)熱和焊后800℃左右的回火處理。若焊件不能進行熱處理，則應(yīng)選用鉻鎳不銹鋼焊條(A107、 A207)。 　　

       4、鉻鎳不銹鋼焊條具有良好耐腐蝕性和抗氧化性，廣泛應(yīng)用于化工、化肥、石油、醫(yī)療機械制造。 　　

       5、鉻鎳不銹鋼焊接時，受到重復(fù)加熱析出碳化物，降低耐腐蝕性和力學(xué)性能。 　　

       6、鉻鎳不銹鋼藥皮有鈦鈣型和低氫型。鈦鈣型可用于交直流，但交流焊時熔深較淺，同時容易發(fā)紅，故盡可能采用直流電源。直徑4.0及以下可用于全位置焊件，5.0及以上用于平焊及平角焊。 　　

       7、為防止由于加熱而產(chǎn)生睛間腐蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。

       8、高鉻耐磨鋼板焊條使用時應(yīng)保持干燥，鈦鈣型應(yīng)經(jīng)150℃干燥1小時，低氫型應(yīng)經(jīng)200～250℃干燥1小時(不能多次重復(fù)烘干，否則藥皮容易開裂剝落)，防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響耐磨鋼板件質(zhì)量。
