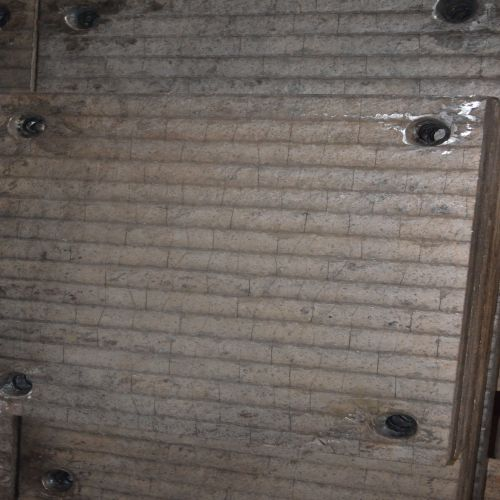

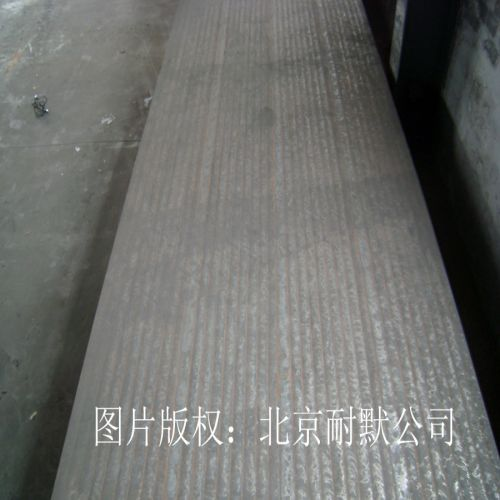

KNM60復(fù)合耐磨鋼板是用堆焊的方法在低合金鋼板上堆敷一層高鉻及其碳化物材料，從而形成堆焊層具有高耐磨性能、背面具有高韌性能的一種鋼板材料；正是由于復(fù)合鋼板正反兩面性能的較大差異，造成了復(fù)合鋼板與原低碳合金鋼板的彎曲、焊接、機(jī)械加工等性能有很大的不同。

KNM60復(fù)合耐磨鋼板硬度高應(yīng)如何選擇剔除及鉆孔方法呢？

KNM60復(fù)合耐磨鋼板碳弧氣刨、等離子弧氣割、砂輪磨削等是切割零部件常采用的幾種方法，對(duì)于復(fù)合耐磨鋼板由于其表面合金成分的不易切割性，不同的切割方法對(duì)零部件的質(zhì)量有直接的影響。因此需要對(duì)復(fù)合耐磨鋼板邊部耐磨層去除采用不同方法進(jìn)行對(duì)比，對(duì)剔除堆焊層的難易程度、零部件的外觀質(zhì)量、連接焊縫底面殘留的堆焊層硬質(zhì)合金(邊緣采用不同切割方法對(duì)比，選擇經(jīng)濟(jì)而又高效的切割方法。結(jié)果表明：采用小直徑碳弧氣刨效率高、成型較好；采用等離子弧氣割操作不便，成型差，堆焊層去除不徹底，不推薦使用；砂輪磨削效率極低，不可采用。
